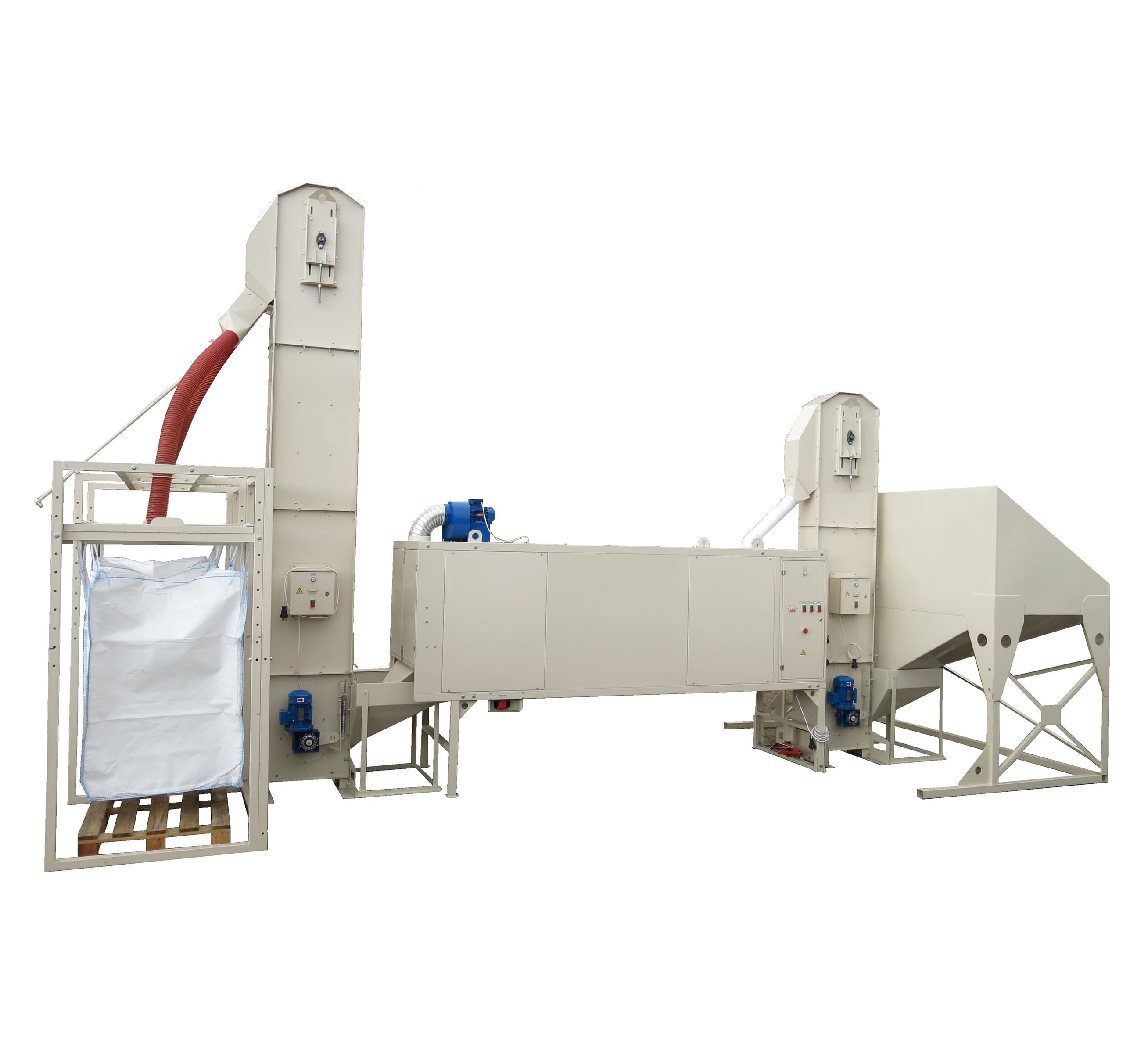

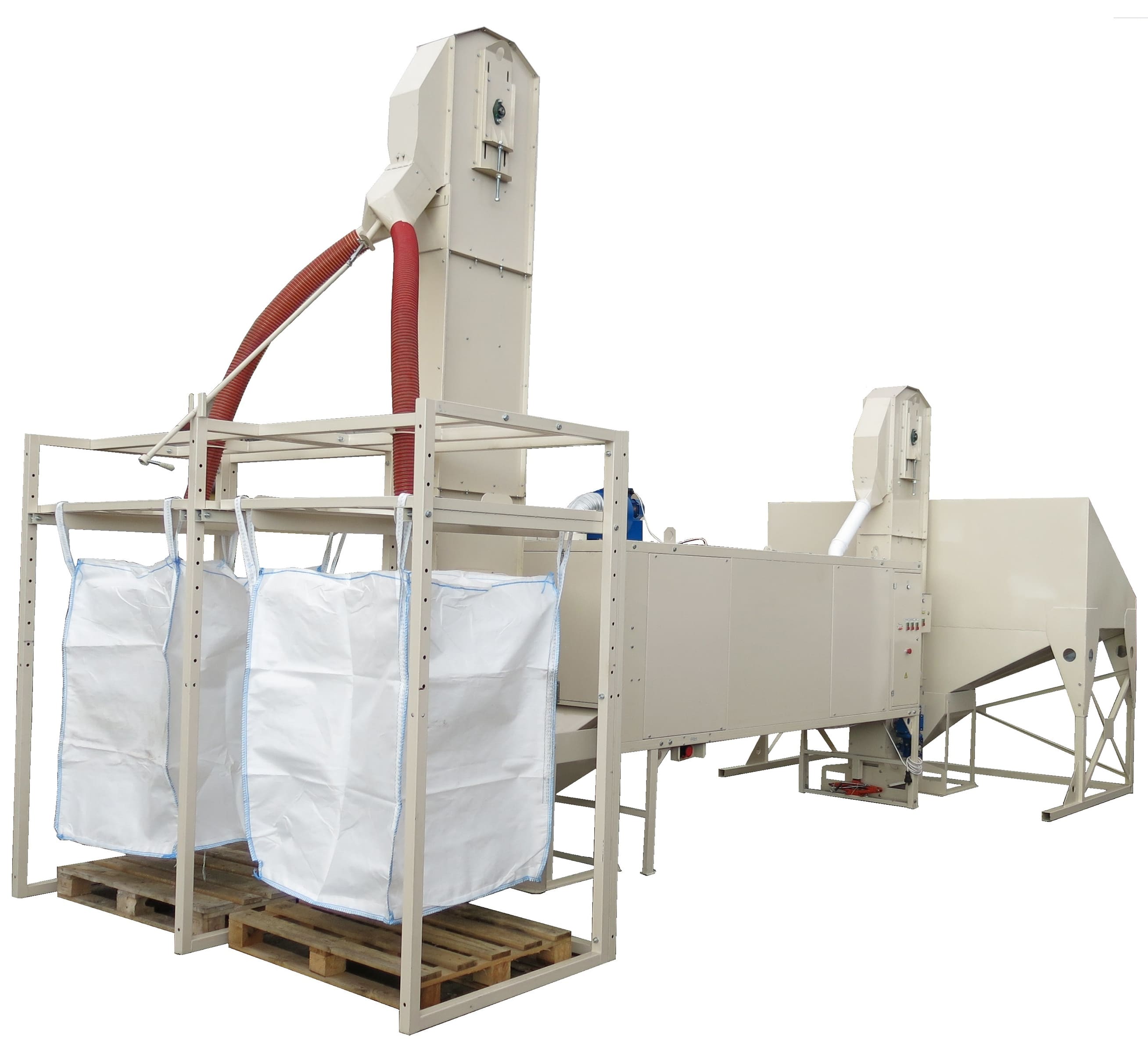

Линия протравливания семян

Задача у этой линии одна: принять партию семян, покрыть ее протравителем или инкрустирующим составом и отдать в биг-бэг, не повредив ни оболочку, ни зародыш. Работает она непрерывно, стоит стационарно, за час обрабатывает до 10 т. Узлы взяты из техники завода «Клен»: на входе приемный бункер, на подъеме пара тихоходных норий НЗ-10, в центре Клен-ПСБ-10, протравливатель и инкрустатор в одной машине, со своим баком рабочего раствора, на выходе оснастка под биг-бэги.

Отсюда и все решения в конструкции. Нории тихоходные, ковш у них опорожняется самотеком, центробежная сила тут не участвует, а лента не разгоняется выше 0,8 м/с. По семенам препарат разносит барабан, который вращается, - ни шнека, ни лопастного смесителя здесь нет. Для семенного материала это не мелочь: обрушенная оболочка и микротрещины снижают всхожесть.

Что войдет в линию, решаем под ваши условия: культура, сколько тонн в сутки нужно обработать, каким путем ворох попадает на линию и куда уходят готовые семена. Оборудование собирается из модулей, фундамент, приямки и стройка ему не нужны.

Из каких машин набрана линия

Каждый узел здесь - серийная заводская машина, и к каждой прилагаются паспорт и руководство по эксплуатации. Любую можно купить отдельно и работать ею без линии: нория сгодится, чтобы подавать зерно на сепаратор или в бункер для хранения, а загрузчик биг-бэгов можно поставить под выгрузку другой машины. Отдельно может работать и протравливатель, только паспорт требует подавать семена в барабан равномерно и советует брать для этого промежуточный бункер с тихоходной норией.

На входе - увеличенный приемный бункер

В бункер помещается 2,7 куб. м семян. Это запас на входе, и линия работает ровно, как бы нерегулярно ни подвозили материал. Для дозирования это главное: норму препарата на пульте задают в литрах в час, поэтому стоит подаче прерваться, и доза на тонну сбивается.

Подъем к барабану - нория НЗ-10

Забирает семена из бункера и поднимает в загрузочное устройство протравливателя. Производительность - те же до 10 т/ч, скорость ленты - не больше 0,8 м/с, мощность 1,5 кВт. На конструкцию есть патент RU 2 737 177 C1.

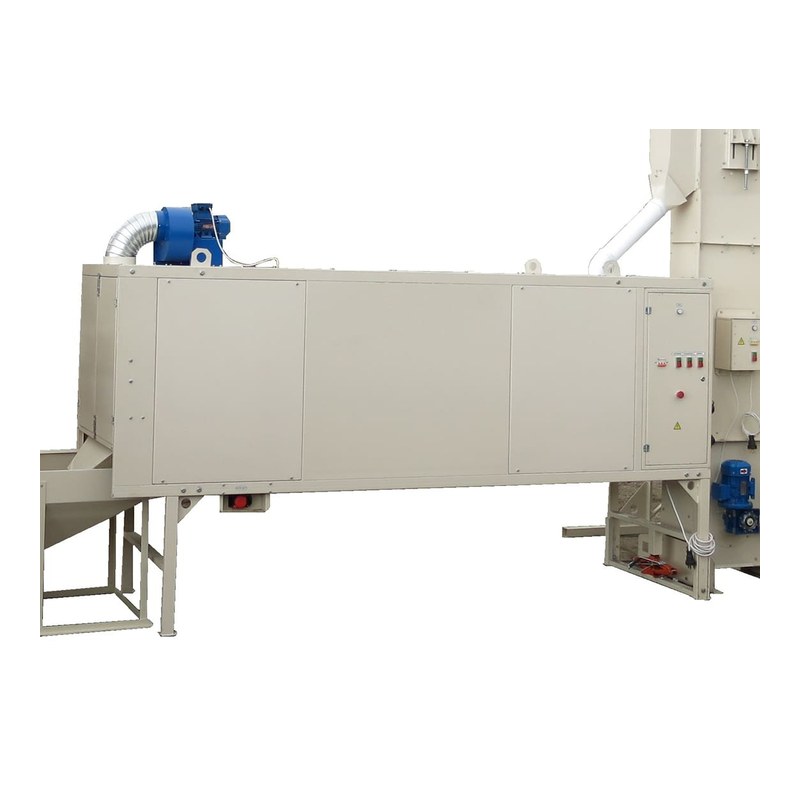

Обработка - Клен-ПСБ-10

Барабанная машина непрерывного действия для влажной обработки. На протравливании выдает до 10 т/ч, на инкрустации до 2 т/ч. Первую порцию препарата дает распылитель на входе, а окончательно состав расходится в барабане, который вращается, диаметр у него 750 мм. Потребляет машина до 1,9 кВт, в сборе весит до 506 кг.

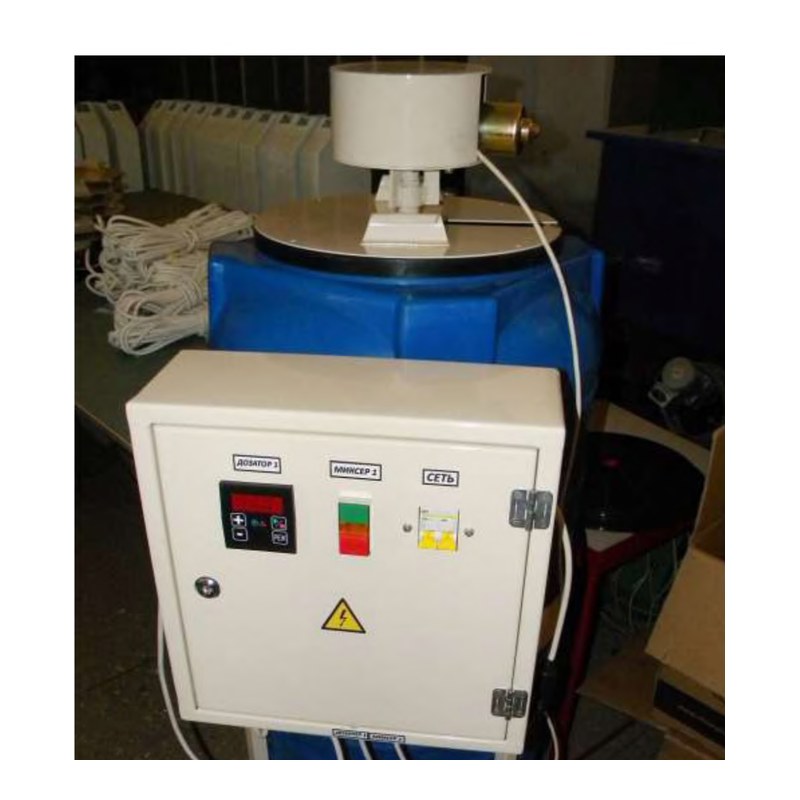

Раствор - бак-дозатор

Емкость пластиковая, на 200 л, рама сварная, в комплекте миксер погружного типа, насос-дозатор и пульт управления. Пока идет партия, миксер не дает компонентам препарата осесть. Насос перистальтический, с шаговым двигателем, расход держит точно: от 0,0 до 99,9 л/ч, шаг настройки 0,1 л/ч. Когда препарат и инокулянт идут раздельно, к линии добавляют второй бак.

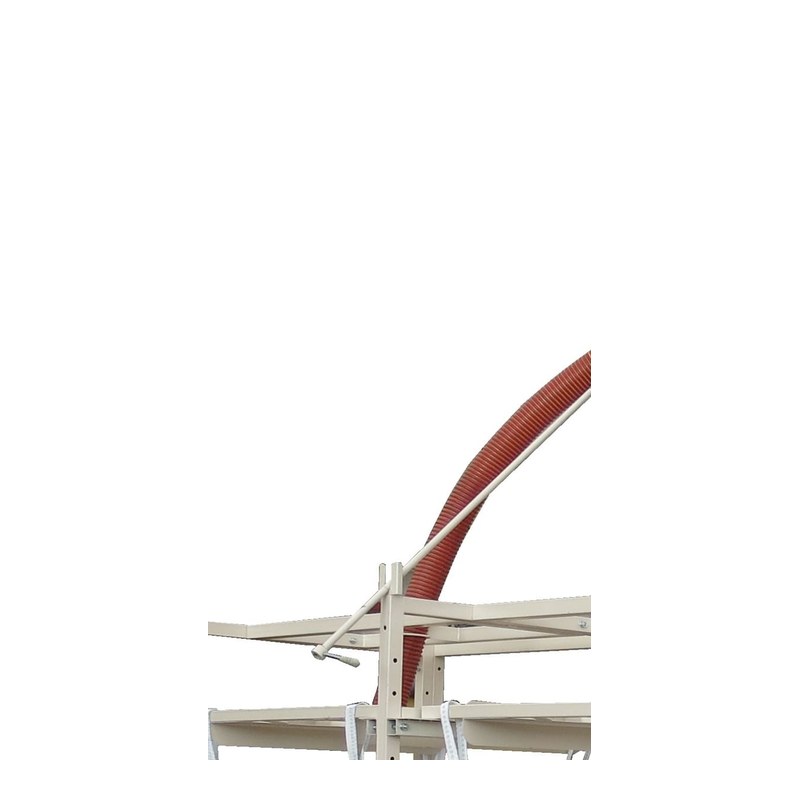

Выгрузка - нория с переключателем потоков

Берет обработанные семена у барабана и несет на затаривание. Переключатель потоков - это НЗ-10 в особом исполнении, а вовсе не еще одна машина. Он направляет поток то в один подвешенный контейнер, то в другой: пока один наполняется, второй меняют, и линия работает без остановок.

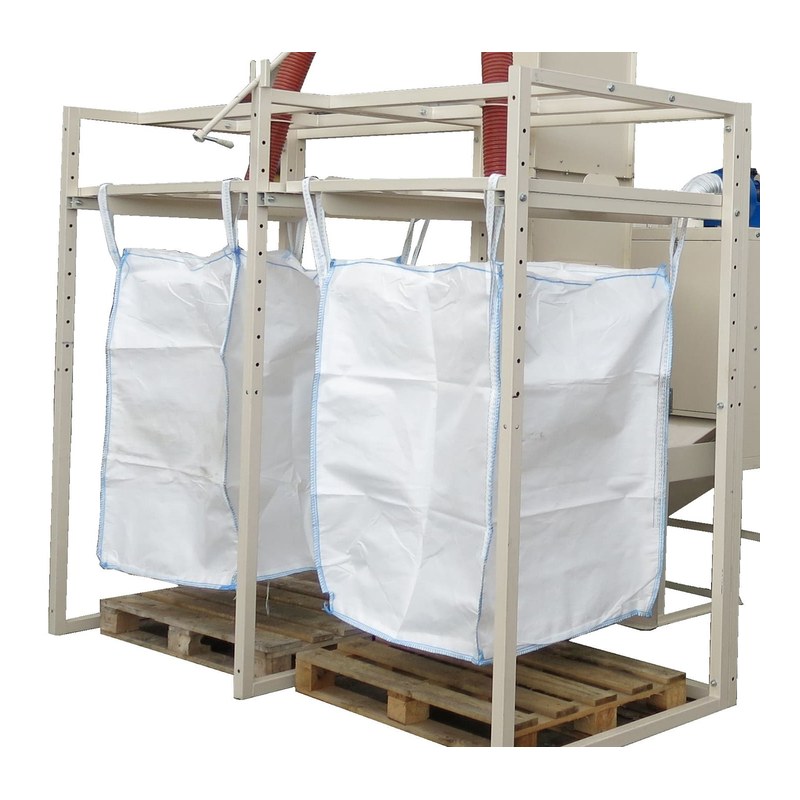

Затаривание - загрузка биг-бэгов

Рама с подвесом: контейнер висит под выгрузкой нории, держится за петли и наполняется самотеком. Устройство ничем не прикреплено к полу и переезжает вместе со всей линией, а промежуточной тары в схеме нет.

Путь семени по линии

Сюда приходят семена, которые уже очищены и откалиброваны, их готовит линия очистки. Из приемного бункера они самотеком уходят в ковши нории - через проходное окно, сечение которого выставляют шибером.

Нория поднимает семена до высоты загрузки протравливателя. В головке ковш опрокидывается и ссыпает их в разгрузочный лоток, без всякого броска.

Первую дозу препарата семена получают еще до барабана - от распылителя на приемном бункере протравливателя. Раствор из бака подает насос-дозатор, а норму выставляют на пульте, точность - десятые доли литра в час. На 1 т семян паспорт закладывает 10 л жидкости, если у поставщика препарата нет своей рекомендации. Порошковый препарат разводят отдельно и заливают в бак уже готовым раствором через сито с ячейкой не крупнее 0,5 мм, иначе распылитель забьется. Чтобы запустить линию, в бак заливают от 10 л раствора и с минуту дают миксеру его перемешать, потом миксер работает не выключаясь. Как подобрать норму под культуру и препарат, рассказано в статье про норму расхода раствора.

В барабане (750 мм в диаметре) семена пересыпаются при вращении, и препарат растирается по каждому из них. Сколько времени партия проведет внутри, зависит от наклона рамы: опоры у нее регулируемые, и чем круче уклон оси барабана, тем быстрее идут семена. Эту настройку паспорт доверяет агроному-семеноводу. Тем же уклоном линию переводят на инкрустацию, и в этом режиме паспорт дает до 2 т/ч.

Из барабана семена забирает вторая нория и несет наверх, к затариванию. Переключатель переводит выгрузку на соседний контейнер, а наполненный мешок увозят на тележке для биг-бэга, пока набирается следующий. На перецепке тары линия не простаивает.

Один бак или два

Комплектаций в базе две.

• С одним баком. Это базовый набор: 200-литровый бак рабочего раствора и свой узел дозирования.
• С двумя баками. Добавляется второй, у него отдельный насос-дозатор и собственная настройка нормы.

Второй бак берут в двух случаях: состав двухкомпонентный и смешивать компоненты в одной емкости нельзя, или обработка идет без перерывов и следующий замес готовят, пока работает текущий. Оба случая разобраны в описании бака для жидкого инокулянта.

В Курганской области второй бак может пригодиться сразу по двум причинам. Если в севообороте есть горох, инокулянт вносят из своего бака, отдельно от протравителя. А короткий вегетационный период Зауралья оставляет на подготовку семян немного времени, и работа без пауз, когда следующий замес ждет во втором баке, тут кстати. Линию отправляем с завода в Луганске транспортной компанией до терминала в Кургане или прямо в хозяйство.

Окончательный состав определяют при расчете: культура, суточный объем обработки и схема отгрузки меняют набор узлов. Цену и срок поставки называем на ту комплектацию, которая сложится по итогам.

Что нужно подготовить на площадке

• Ровный пол - бетон или асфальт. Ни фундамента, ни земляных работ, ни анкеров, однако пол должен выдержать нагрузку: нория весит 210 кг, протравливатель с баком-дозатором - 506 кг.
• Электричество - три фазы, 380 В, все узлы вместе потребляют около 5 кВт.
• Высота: нория в габарите 3 160 мм, и над ней должно оставаться свободное место.
• Вытяжка. У протравливателя свой вытяжной вентилятор, и если цех закрытый, его выходной патрубок подключают к вентиляции, чтобы отработанный воздух уходил из помещения.
• Место, откуда материал подают в приемный бункер, и проезд, чтобы забирать заполненные контейнеры.

Монтаж модульно-секционный, ни проекта, ни стройки. Поменялась планировка - норию переставляют вилочным погрузчиком целиком, без разборки. Перед другой культурой башмак нории вычищают через люк, у которого выдвижной поддон, а по окончании работы бак, насос-дозатор и барабан протравливателя моют чистой водой.

Как это выглядит вживую

На канале завода выложены съемки линии в работе. По роликам можно оценить темп подачи, посмотреть, как семена сходят с нории и как набираются контейнеры.

Вторая запись - та же линия.

Почему семена остаются целыми

Главный враг семени в послеуборочной цепочке - подъем. Быстроходная нория разгружает ковш центробежной силой: зерно вылетает, ударяется о головку, и отсюда дробление, сколы, трещины, особенно заметные на подсолнечнике, кукурузе, крупноплодных бобовых. В НЗ-10 все иначе: лента идет не быстрее 0,8 м/с, и ковш, перевернувшись, просто ссыпает семена в лоток. Как устроены ковш и башмак, показано на странице тихоходной нории, а чем отличаются две схемы подъема, объясняет статья «Тихоходная нория против быстроходной».

Вторая опасность - узел, который наносит препарат. Шнековые и лопастные смесители двигают семена принудительно и прижимают их рабочим органом к стенке. Клен-ПСБ-10 обходится без этого: вращается корпус барабана, слой семян пересыпается сам, и препарат оседает на поверхности без нажима на оболочку.

Третий момент - число перевалок. Их в линии две: первая, когда семена из бункера уходят в протравливатель, вторая, когда из барабана они попадают в контейнер. Ни промежуточных емкостей, ни ручной пересыпки нет, обработанная партия сразу оказывается в биг-бэге.

Напишите, что за культура, какой объем нужно обработать и какое у вас помещение, - посчитаем состав линии, предложим комплектацию и пришлем цену.
